静電容量式レベル計

CGL-W シリーズ
CGL-W シリーズ
乾電池サイズの超小型タンクに対応
温度補正と接点出力が可能な高感度レベル計

乾電池・試験管サイズの超小型容器でも高精度計測が可能な静電容量式レベル計です。4接点出力が可能です。
温度補正機能付きで静電容量値を補正します。

■センサ電極はカスタマイズ可能
■簡単な初期設定(ワンタッチ押しボタン)で使用可能

  • 液体用
  • 粉体用

レベル計測専用のCGL-Wタイプと水分計・分析計に対応するWGL-Wタイプのラインアップを用意しています。



特長・ポイント

  1. 小型でも超高感度・高精度を実現
    短いサイズ(高さ50〜60mm)のレベル計測でも高精度(±1%の精度)を実現しました。
    分離アンプも名刺サイズで小型装置への組み込みが容易です。

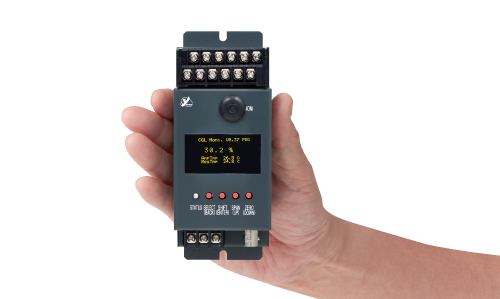

    CGL-w分離アンプ
  2. 表示器付でリアルタイムに計測値を表示
    分離型アンプに表示器を搭載しています。(有機ELディスプレイを採用)
    現在の計測値(%表示)や静電容量値(pF表示)をリアルタイム表示します。
    CGL-W表示画面
  3. 簡単な初期設定
    押しボタンで簡単にゼロ・スパン設定が可能です。5種類のゼロ・スパン設定を記憶可能です。
  4. BNCコネクタでセンサとケーブルの脱着が簡単
    センサ電極ケーブルと分離型アンプとの接続ミスを低減します。
  5. 4接点出力設定
    HH、H、L、LLの4点の接点出力が可能です。
    任意の4点位置や警報動作方向も変更可能です。
  6. 温度入力(補正)機能
    温度補正用として、温度センサ(別売)を追加可能です。
    温度センサの情報から静電容量値を補正します。


アプリケーション

残量計測とは別に上限・下限等のポイント検出が可能です。任意の位置のHH、H、L、LLの4接点の出力が可能です。警報動作方向(上昇ON、下降ONなど)も変更が可能です。



用途・実績例

  • 各種タンクの液体、粉粒体のレベル計、液体の界面計測および泡の計測
  • 導電性・絶縁性の液体、誘電率の小さい絶縁性液体、半導電性の液体
    例)各種油液、各種薬液(酸・アルカリ)、各種洗浄液体・水道水・純水・蒸留水・アルコールなど
  • 小型装置、小型容器


標準仕様

アンプ部

電源 DC24V ±10%
消費電力 1.5W以下
動作周囲温度 -10℃〜+50℃(結露無き事)
電流出力 DC4〜20mA (最大負荷500Ω)
接点出力 4点(動作方向変更可能)+1点(異常警報)
1a接点 DC:350V、AC:200V(50mA)
静電容量 測定範囲 0.1〜110.0pF
測定精度 ±1%もしくは±1mmのいずれか大きい方 ※1
温度測定 測定範囲 -200.0℃〜200.0℃ ※2
測定精度 ±4.0℃
応答速度 2sec以内(90%到達時間)
塗装色 マンセルN3.0 半艶
保護等級 IP20
取付方法 M4ビス2本(取付ピッチ136mm) ※3
専用ケーブル長 最大10m

※1 機器総合精度は電極仕様や仕様条件によりこの範囲外になる事があります。
※2 センサ部の許容温度によります。
※3 オプションでDINレール対応可能です。

センサ部

接液部材質 SUS304(ご要望により変更可能です)
接続 ネジ込みR1/4(ご要望により変更可能です)
許容温度 -10℃〜+80℃(結露無き事)
許容圧力 2MPa(シール部)(接続部は各規格による)

※センサ部はカスタマイズ可能です。

温度センサ(シース測温抵抗体)

測温抵抗体素子 Pt100

※ 上記以外の特殊仕様につきましては、弊社営業部までご相談ください。
