MBE シリーズ
- 本質安全防爆対応の高精度レベル計
ディスプレイ付、2線式化、4点の接点出力付 -
防爆規格ExiaⅡBT4Ga、ExiaⅡBT3Ga（高温仕様）に整合した本質安全防爆型レベル計です。多機能アンプにより、高精度で様々な計測が可能です。
◆液体・スラリー・腐食性液体・粉粒体の計測に最適
◆付着性の液体にも対応 ◆バリアの小型化、2線式化、4接点出力などの機能を搭載残量計測だけでなく界面計測も可能です。また、波立ちのある液面にも対応します。
- 高精度計測・防爆にも対応
最新回路の採用により、高精度・高分解能を実現し、微小レベル変化も計測します。
また、液体の付着を補正する回路を採用しています。 国内防爆（TIIS：本質安全防爆）ExiaⅡBT4Ga、ExiaⅡBT3Ga（高温仕様）を取得しています。 - 過酷な環境にも対応
高温や高圧など過酷な環境にも安定した計測が可能です。 - 現場で便利な様々な機能を搭載
バリアの小型化：従来製品に比べて、バリアの小型化を実現しました。
2線式：センサ部とバリア部との接続が2線式で配線が容易です。 バリア部にディスプレイを搭載：計測値の表示やゼロ・スパン設定など操作可能です。 ディレイ設定機能により、応答速度が調整できます。 - 4点の接点位置を自由に設定・変更可能
押しボタンによる、ゼロ調整やスパン調整などの初期設定が簡単です。
ディスプレイを見ながら適切な調整が可能です。 - センサ部とバリア部の2点のみシンプルな構成で使用可能
従来機種の初期設定の不便さを解消しました。
ワンタッチ押しボタンによって、簡単な初期設定が行えます。
実液が100％でない、途中の2点間の設定が可能です。
- 防爆地域の各種タンクの液体（導電性・絶縁性・半導電性）のレベル計測、液体の界面計測 例）各種油液、各種薬液（酸・アルカリ）、各種洗浄液体・水道水・純水・蒸留水・アルコールなど
- 各種タンクの粉粒体（一部不可の粉体あり）のレベル計測
- 小型装置タンク・中規模タンク・地下ピットなど
- 食品・医薬品・ボイラー・高温・高圧タンク、各種薬液タンクなど

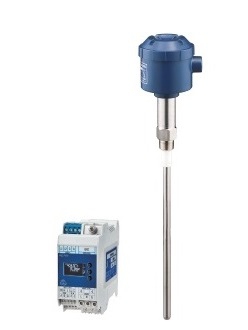

センサ部（電極、アンプ部）とバリア部の２つから構成されます。
センサ部（電極、アンプ部）を危険場所、バリア部を非危険場所に設置します。
バリア部
| 電源 | DC21～60V/AC85～100V | AC85～250V |
|---|---|---|
| 消費電力 | 5VA以下（DC24V 3.7W以下） | 7VA以下 |
| 動作周囲温度 | －10℃～＋50℃（結露のない事） | |
| 電流出力 | DC0～22mA（最大負荷500Ω） | |
| 測定精度 | フルスケールに対して±1％以内 | |
| 応答速度（ディレイ） | 約0.1～63秒可変 | |
| 保護等級 | IP20相当 | |
| ケース材質 | ポリアミド | |
| オプション | RS-485通信、温度補正（DC4～20mA入力）、線形補正 | |
アンプ部
| 測定範囲 | 20～1000pF（アンプの種類による） |
|---|---|
| 動作周囲温度 | -20℃～+50℃（結露のない事） |
| 保護等級 | IP68相当 |
| 塗装色 | マンセル5PB3/8相当 ダークブルー |
電極部
| 接続 | ネジ込み：R3／4 （ご要望により変更可能です） フランジ：JIS5K25AFF （ご要望により変更可能です） |
|---|---|
| 材質 | 外被PFA （ご要望により変更可能です） 内部SUS316L （要望により変更可能です） |
| 許容温度 | -10℃～+70℃ （高温仕様タイプ-10℃～+180℃） |
| 許容圧力 | 2MPa （電極仕様によって変わります） |
※ 上記以外の特殊仕様につきましては、弊社営業部までご相談ください。
外形寸法図については、こちらのページからダウンロードしてご確認ください。
