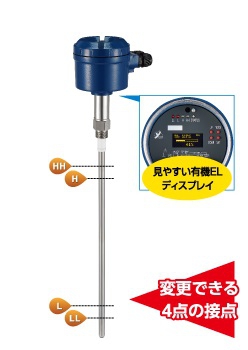

MDL シリーズ
- 表示機能＋４接点を自由に設定可能 0.1m〜10mに対応する高機能レベルセンサ
-
本製品１台で表示器＋多点検知レベルセンサとして使用可能です。液体・スラリー・腐食性液体・粉粒の計測に対応します。過酷な環境でも使用できる静電容量式レベル計です。
残量計測だけでなく、界面計測、泡計測なども可能です。
また、波立ちのある液面にも対応します。

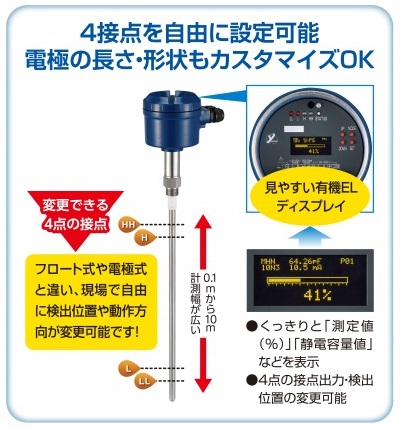

■計測値や設定値を有機ELディスプレイで表示
■４点の接点（警報）出力を「自由に変更可能」センサ部は、腐食性液体対応の「チュービング型」、最長10ｍ対応の「ワイヤー型」、など様々な仕様を用意しています。
- 本製品１台で表示器＋多点検知レベルセンサとして使用可能
他機器を接続することなしに、本製品１台で連続指示表示と多点検知出力を行うことが可能です。
従来のフロート式や電極式と異なり、難しい液体や粉粒体の計測、検出ポイントや動作方向も自由に設定可能です。 残量レベルが見やすい有機ELディスプレイを採用。高い視認性を実現し、様々な方向から「レベル測定値」などを表示します。
- ４点の接点位置を自由に設定・変更可能
残量レベルの任意のポイントや動作方向（上昇ON、下降ONなど）を自由に設定・変更可能です。
上限・下限等の警報にも使用可能。パネルLEDにも点灯・消灯で表示されます。 - ディスプレイと押しボタンで簡単に設定可能
初期調整も画面を見ながら押しボタンで簡単に設定可能です。 各種設定や4点の接点の設定・変更も可能です。 - 難しい測定物にも対応可能
液体、粘性液体（スラリー）、腐食性液体、粉粒体、界面、泡、液化ガス等の計測に対応します。 高温、低温、高圧、真空など過酷な環境でも使用できます。 - 様々な現場に対応する堅牢設計
屋外防水（IP67）にも対応します。測定条件に合わせて電極の長さや太さも変更可能です。
10mの大型タンクや2MPaの耐圧、200℃の高温、波立ち等にも対応します。
- 各種タンクの液体、粉粒体のレベル計、液体の界面計測および泡の計測
- 導電性・絶縁性の液体、誘電率の小さい絶縁性液体、半導電性の液体
例）各種油液、各種薬液（酸・アルカリ）、各種洗浄液体・水道水・純水・蒸留水・アルコールなど - 小型装置タンク・中規模タンク・地下ピットなど
- 食品・医薬品・ボイラー・高温・高圧タンク、各種薬液タンクなど
アンプ部
| 電源 | AC／DC 20〜250V |
|---|---|
| 消費電力 | 2.0W(DC24V)、3.0A(AC100V)、4.0VA(AC250V) |
| 動作周囲温度 | ?10℃?＋60℃（結露のない事） |
| 電流出力 | DC4〜20mA （最大負荷500Ω） |
| 警報出力 | コモン共通半導体リレー出力(1a)（NPN・PNP対応）出力4点（40mA以下）AC/DC 250V |
| 測定精度 | ±1%以内 |
| 応答速度 | 約0.05〜15秒可変 |
| 保護等級 | アンプ一体型:IP67（窓付き蓋の場合IP65） アンプ分離型(5型)：IP65 |
| 塗装色 | マンセル5PB3/8相当 ダークブルー （アンプ一体型） マンセルN3.0 半艶 （アンプ分離型） |
| 専用ケーブル長 | アンプ分離型(5型)2ｍ、3m、5m、10mの中から選択 |
センサ部
| 接続 | ネジ込み：R3／4 （ご要望により変更可能です） フランジ：JIS5K25AFF （ご要望により変更可能です） |
|---|---|
| 材質 | 外被PFA （ご要望により変更可能です） 内部SUS316L （要望により変更可能です） |
| 許容温度 | -10℃〜+150℃ （高温仕様タイプもございます） |
| 許容圧力 | 2MPa （常温） |
※ 上記以外の特殊仕様につきましては、弊社営業部までご相談ください。
