超音波式レベル計

YU-45シリーズ
YU-45 シリーズ
2チャンネル計測可能な
多機能超音波式レベル計

1台で2CH計測可能な非接触レベル計です。
0.3〜20mの中・長距離用非接触レベル計です。
現場調整が簡単で、外部ノイズや干渉などにも対応しています。

  • 液体用
  • 粉体用

ネジ込み接続やフランジ接続、粉粒体計測に使用する角度調整付の仕様を用意しています。



特長・ポイント

  1. センサ・アンプを分離し、2チャンネル計測可能なマルチアンプを採用
    マルチアンプの採用により、コストパフォーマンスに優れています。
    ※1cH使用時には2系統分の出力(警報8点・電流出力2系統)を使用可能です。
    ※2cH使用時にはより低コストでのレベル計測が可能です。
  2. 現場調整が簡単です
    表示部には大型液晶ディスプレイを採用。レベル表示のみならずエコー波形やトレンドグラフも表示し、現場調整作業が一段と楽になりました。
  3. 計測における豊富な機能を搭載
    超音波受信信号を相関処理することで、外部ノイズや音波の干渉を防止します。
    エコー波形やトレンド画面を標準装備しており、様々な処理設定機能により悪条件下での計測にも
    高い安定性を実現しました。


接続例とセンサ部

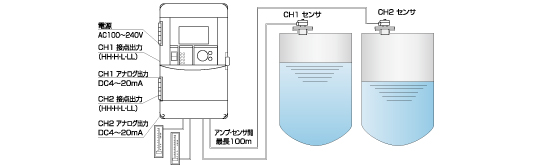

接続例

接続例 図

センサ部

形式 M88-N M99-N M88-F M99-F M21-N M21-NF
写真 M88-N M99-N M88-F/N99-F M21-N
ビーム角 12° 22° 12° 22° 14°
センサ材質 ポリプロピレン
エポキシ
PVDF ポリプロピレン
エポキシ
PVDF エポキシ系
PVC
接続タイプ
(材質)
R1 G1 ※ JIS5K100A FF相当 (PVC) G1
※ JIS5K150A FF相当 (PVC)
接続
ケース
材質 アルミ(AC4A-F)
塗装色:マンセル7.5BG 6/1.5
アルミ(AC4A-F)
塗装色:マンセル7.5BG 6/1.5
保護
等級
IP68相当 IP66相当 IP65相当 IP53相当 IP65相当
重量 約500g 約860g 約1600g 約1960g 約290g 約1390g

※ ご要望により変更可能です。



用途・実績例

  • 液体・粉粒体の非接触の連続レベル計測
  • 腐食や付着等の条件下での計測
    例)上下水道の水位監視、廃液、薬品(酸・アルカリ)、スラリー、貯蔵タンク、サイロなど


標準仕様

アンプ部

電源 AC100〜240V
消費電力 10VA
出力 電流 DC4〜20mA×2系統 (負荷抵抗600Ω)
リレー 4点×2系統 接点容量AC250V、DC30V 5A
(1CHのみ使用時は電力出力2系統、リレー8接点使用可能)
超音波周波数 10〜60kHz(センサ仕様により選択)
通信 RS485、RS232C
測定精度 0.25%F.S.
分解能 1mm
測定周期 約2秒
使用温度 −20℃〜+70℃
ケース 材質 アルミ(AC4A-F) 塗装色:シルバー 窓:アクリル
保護構造 IP55相当
重量 約3500g

※ 記載測定距離は静水面を反射鏡とした場合で計測条件によって短くなることがあります。
(蒸気・結露・波立ち、粉粒体等)

センサ部

形式 M88 M99 M21
※1 測定距離 0.3〜12m 0.3〜12m 0.6〜20m
超音波周波数 40kHz 21kHz
※1 ビーム角 12° 22° 14°
接続
(材質)
ネジ込み R1 G1 G1
フランジ ※2 JIS5K100AFF相当(PVC) ※2 JIS5K150AFF相当
(PVC)
動作温度 −20℃〜+70℃ −20℃〜+60℃
センサ材質 ポリプロピレン
エポキシ
PVDF エポキシ系
PVC

※1 実際の検出領域は設定や計測条件で決定されます。詳しくは弊社担当までお問い合わせください。
※2 ご要望により変更可能です。
◆堰式流量計機能を搭載しております。
