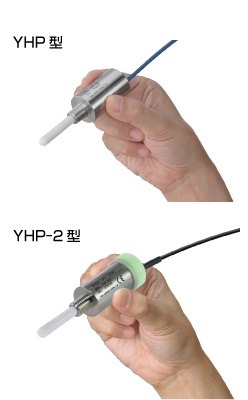

YHP/YHP-2 シリーズ
- 高感度を実現した小型レベルスイッチ
小型タンクの粉体・粒体・液体検出に最適 -
導電性物質から、粉粒体・油などの絶縁性物質の検出が可能です。ワンタッチ押しボタンにより設定が容易です。
アンプ内蔵の一体型ボディで、小型装置への組込み用として最適です。ペットボトルサイズの容器にも対応します。■表示ランプで製品を選べます。 「コンパクトな」小さい表示LEDタイプ：YHP 型 「検出状態が見える」大きい表示LEDタイプ：YHP-2型■CEマークに対応しています。■高感度による粉体・油検出について、下記に動画でも紹介しています。

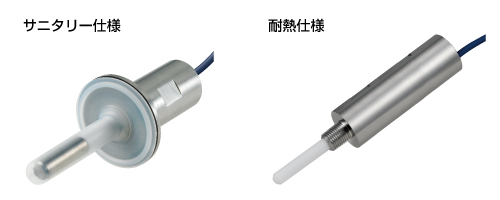

食品・医薬用のサニタリータイプも用意しています。
- 超小型の省スペースタイプと高い防水性
アンプユニットを内蔵しており、小型装置組込み用として最適です。

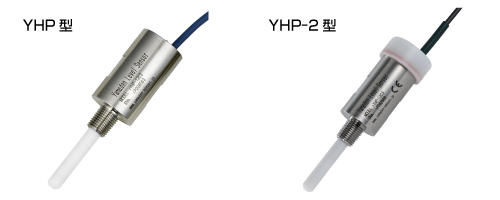

IP67を実現し、防塵防水、屋外の仕様にも対応します。 表示ランプで製品を選べます。YHP 型：コンパクトな小さい表示LEDタイプ、YHP-2型：動作が見える大きい表示LEDタイプ。 - 広い電源範囲、低消費電力、NPN/PNP出力対応
DC8〜28V対応。消費電流30mA以下。NPN/PNP出力対応。 - 高感度
非常に高感度で安定性を実現し、水のみならず油や粉体でも使用可能です。 - ワンタッチ調整（設定ボタン）
3段階の調整で測定物に応じた感度を設定できます。
小型容器（小型タンク）内に測定物が入っている状態でも設定が可能です。 - 動作表示機能付

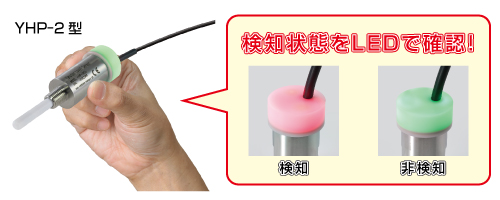

動作状態をLEDで確認できます。YHP-2型は（キャップ全体がLED表示で）検知状態が「一目」で分かります。 - CEマーク取得製品
CEマークを取得しています。 ※2017年11月からのマイナーチェンジ版は本体寸法が若干変更されています。 ※CE非対応品もございますので、CE対応品をお求めの場合はその旨ご指定下さい。
- 水、純水、薬液、油・オイル、粉体、粒体、ペレットなどの測定物検出
- 小型装置組込用
- 小型容器、小型タンクの粉面・液面検出、界面検出
アンプ部
| 型式 | YHP-12C3（NPN出力）YHP-12C4（PNP出力） | YHP-22C3（NPN出力）YHP-22C4（PNP出力） |
|---|---|---|
| 電源電圧 | DC8〜28V | |
| 出力信号 | NPN出力 MAX 30V、50mA(残電圧0.5V以下) PNP出力 MAX 30V、50mA(残電圧1.5V以下) | |
| 周囲温度 | -20℃〜+70℃ | |
センサ部
| 型式 | YHP-12C3（NPN出力）YHP-12C4（PNP出力） | YHP-22C3（NPN出力）YHP-22C4（PNP出力） |
|---|---|---|
| 接続 | R1/4 | |
| 本体材質 | SUS304 | |
| 検出部 | PTFE | |
| リード線 | 2000mm(外径φ4.1、AWG25) （赤：電源＋， 白：出力信号， 黒：GND） |
|
| 圧力 | -0.08〜1MPa | |
| 保護構造 | IP67 | |
| 電極部許容温度 | -20℃〜+100℃ | |
外形寸法図については、こちらのページからダウンロードしてご確認ください。
