OAL/OAE シリーズ
- 排水ピット・防油堤等の水面に漏れた油を検知
高感度アンプを搭載した漏油検知器 -

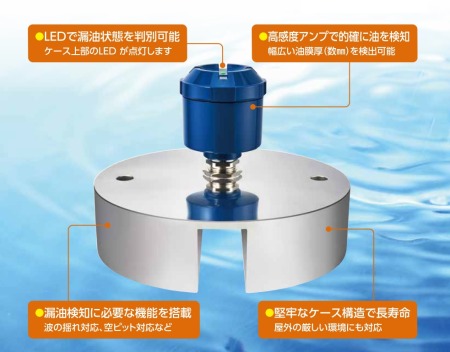

高感度アンプで液面上に漏れ出た油を的確に検知します。
■本質安全防爆にも対応（OAE型）
屋外の使用にも対応。堅牢なケース構造で長寿命です。
漏油検知に必要な機能を搭載。（空ピット対応など）

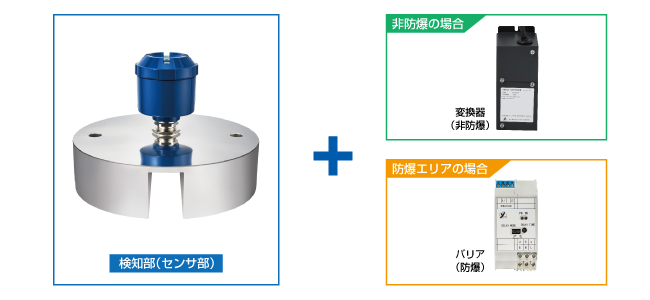

■遅延タイマーにより、波による揺れにも対応バリアとの組み合わせで本質安全防爆にも対応します（OAE型）
- 高精度・高感度アンプの採用
高感度と高信頼性を兼ね備えたアンプを採用し、幅広い油膜厚を検出可能です。 厳しい環境下でも安定した検出が可能。幅広い電源（AC/DC20V～250V）にも対応します。
- 堅牢な製品構造で、屋外の厳しい現場にも対応
検知部はステンレスとアルミダイキャストを使用しているため、耐久性に優れ、長寿命です。
検知部は可動部がなく、汚れに強い構造になっています。 - 波による揺れに対応
変換器に遅延タイマーが搭載されており、波による揺れなどの誤報を効果的に防止します。
- 漏油検知器としての豊富な機能を搭載
検知部の天面に動作表示灯が搭載されており、状態確認が容易に行えます。 空ピットでの使用が可能です。（ガイド使用時） 検知部と変換器の断線が発生した場合に変換器のランプが消灯します（OAL型のみ） - 本質安全防爆対応（OAE型）
バリアとの組み合わせで本質安全防爆（ExiaⅡCT4 Ga）にも対応します。

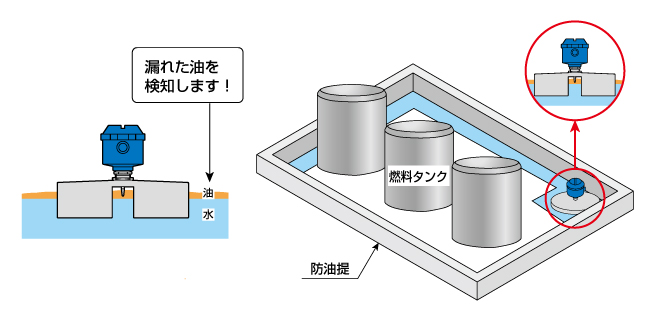

- 排水ピット・防油堤等の漏油検知
排水ピットや防油堤内ピットの水面に浮かべて使用します。水面に燃料などの油が漏れだしたら警報信号を出力します。 お客様の使用環境に合わせて、設置時に「ガイド有り」と「ガイド無し」を用意しています。空ピットにも対応します。
アンプ部
| 型式 | OAL（非防爆） | OAE（防爆） |
|---|---|---|
| 電源 | AC/DC 20～250V | |
| 消費電力 | 1.5VA以下 | 2.0VA以下 |
| 動作周囲温度 | －20℃～+60℃ | |
| 出力 | 漏油検知出力（1C接点） AC250V 3A、DC30V 3A | |
| 応答速度 | 0～4秒 | 0～7秒 |
| 材質 | ADC12 | |
| 保護等級 | IP20 | |
| 保護等級 | IP67（IP65収納ケースあり ※オプション） | |
| 重量 | 約400g | 約200g |
| 配線ケーブル | 2芯一括シールドケーブル | |
| 防爆規格 | － | Exia IIC T4 Ga |
| その他 | 漏油表示灯システム異常表示灯 | 漏油表示灯 |
センサ部
| 型式 | OAL（非防爆） | OAE（防爆） |
|---|---|---|
| 材質 | SUS304 | |
| 許容温度 | 0℃～+80℃（凍結なきこと） | |
| 保護等級 | IP67相当 | |
| 重量 | 約2.9kg | |
フロート
| 型式 | OAL（非防爆） | OAE（防爆） |
|---|---|---|
| 外径寸法 | φ300 | |
| 材質 | SUS304 | |
| オプション | ガイド | |
※ 上記以外の特殊仕様につきましては、弊社営業部までご相談ください。
