静電容量式レベルスイッチ

YAL/YAEシリーズ
YAL/YAE シリーズ
従来の静電容量式レベルスイッチの
イメージを一新した新製品

液体・スラリー・腐食性液体・粉粒体の検出に最適。過酷な環境でも使用できる静電容量式レベルスイッチです。
■本質安全防爆タイプは、国際規格整合のExiaUCT6を取得。中国防爆、韓国防爆にも対応しています。
■YALシリーズ(一体型・DC24V電源使用の場合)は、CEマークに対応しています。

  • 液体用
  • 粉体用

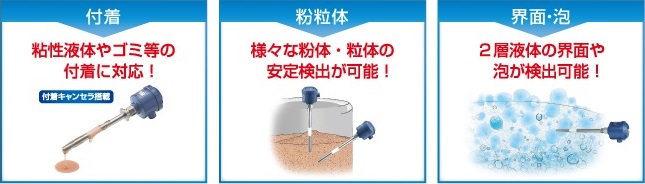

液面の検出だけでなく、界面や泡の検知も可能。
超高温型、小型フラット、パイプライン型など様々な仕様を用意しています。特長はこちらをご参照ください。



特長・ポイント

  1. 高感度・高性能・小型化
    最新技術により、高機能と小型化の両立を実現しました。現場での液体や粉粒体の検出に必要な豊富な機能を搭載しています。
  2. 過酷な条件下で信頼の安定検出を実現
    高温、高圧、低温、真空、振動、耐静電気などの困難な使用環境にも対応します。強力な付着もキャンセルして検知します。
  3. 低消費電力のエコ設計
    センサ駆動消費電力を抑え、コスト低減とエコロジーに寄与します。従来比50%以下のエコ設計です。

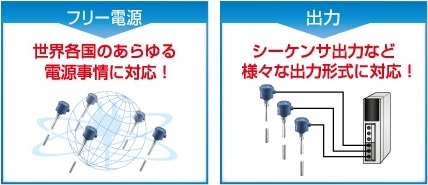

  4. フリー電源(DCも可能)と豊富な機能
    AC/DC20〜250Vのフリー電源、ディレイ機能、フェイルセーフ機能、様々な無接点出力など豊富な機能を搭載しています。
  5. CEマーク取得製品
    YALシリーズ(一体型・DC24V電源使用の場合)は、CEマークを取得しています。
YAL付着

粘性液体の付着にも問題無く
対応します



用途・実績例

1.動画で<付着対応>を実演しています



2.動画で<粉体・粒体検出>を実演しています






用途・実績例

液体、粉体、粒体などのほとんどの物質のレベル検出が可能です。

  • 粉粒体の検知 (樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉等)
  • 液体の検知 (水、油、灯油、ガソリン、アルコール、塗料、スラリー、接着剤、チョコレート等)
  • 粘性液体、導電性の強く付着が多い物質の検知 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン等)
  • 泡の検知、泡を無視した液面の検知
  • 界面検出(油水界面の検知等)
  • 防爆の必要区域。日本国内防爆、中国防爆(NEPSI)、韓国防爆(KOSHA・KCsマーク)認証取得


標準仕様

アンプ部

入力電源 AC/DC 20〜250V
保護構造 IP68 (アンプ一体型のみ)
実用最高検出感度 0.5pF
増巾部許容温度 −25℃〜+60℃
接点出力 リレー接点 AC250V DC30V 3A

センサ部

接続 R3/4 および各種フランジ (変更可能)
接地、検出電極材質 SUS304 (材質変更可能)
絶縁物材質 ポリアセタール・PTFE (材質変更可能)
検出部許容温度 -10℃〜+80℃ (180℃)※
検出部許容圧力 2MPa

※ご要望に応じて高温タイプも製作可能
※本質安全防爆タイプ(規格:ExiaUCT6)はこちら
