当社のセンサは様々な用途やご使用条件に対応できるよう、多彩なバリエーションを用意しております。下記の選択項目に添って最適なセンサをお選びください。

ご使用になられる条件によって、下記の項目を選択可能です。
　・アンプ特性 … （測定物の性状によって選択します）
　・ユニット構成 … （取付場所等によって選択します）
　・電極タイプ … （用途によって選択します）
　・防爆タイプ … （防爆必要地域でご使用の場合）

アンプ特性は、被検出物性状によって選択できます。

アンプ	標準アンプ		Gアンプ
モード	Sモード	Nモード	Gモード
付着キャンセラ	弱い	強い	かなり強い
主な用途	■ほとんどの粉粒体・各種樹脂パウダー・各種樹脂ペレット・セメント・土砂・鋳物砂・飼料・胡麻・小麦粉・穀物・木片・石灰・酸化鉄粉等 ■泡検出	■ほとんどの液体・一般水・純水・排水・油・灯油・ガソリン・アルコール・塗料・導電性スラリー・絶縁性スラリー・生コン・タール・ワニス・接着剤・チョコレート・クリーム　等 ■油水界面検出 ■泡無視液面検出	■導電性が強く付着の多いもの・汚泥・し尿・海水・醤油・味噌・糖蜜・苛性ソーダ・カーボン・鉄粉・コークス粒　等

※上表は納入実績の一部より抽出したもので、実際の測定では使用条件により変化することがあります。
※標準アンプ搭載機をご注文時にモード指定のない場合は、Nモードで出荷いたします。

アンプ部が一体になった製品と、分離している製品をご用意しています。

アンプ一体型	アンプ分離型
アンプ部を小型防水ケースに収納。防水（IP68）・堅牢ケーシングによりあらゆるフィールドで高い信頼性を誇ります。	アンプ部別置きタイプ。取付けスペースが限られる場合やタンク振動が強い設置場所向き。

豊富なバリエーションから、用途に合った電極をお選びください。

	主に液体用		標準またはｵﾌﾟｼｮﾝで高温条件（180℃まで）に対応
	主に粉体用		標準またはｵﾌﾟｼｮﾝで高温条件（150℃まで）に対応

A1　標準電極

・L1=250mmの標準棒状電極
・粉体、液体問わず使用可能

A2　電極

・A1電極の長さ違い
・使用条件に合わせた寸法指定が可能

A1/A2　電極　フランジタイプ

・JIS、ANSI、ヘルール等さまざまな接続に対応可能

A1/A2　電極　チュービングタイプ

・接液部FEP被覆により腐食性のある被検出物に対応

C電極　ワイヤタイプ

・長尺、フレキシブルワイヤタイプ
・最長10mまでの仕様条件に合わせた寸法指定が可能

D電極　耐荷重タイプ

・堅牢、耐重荷重タイプ
・サイロの下限検出用等に

B電極　アジャスタブルタイプ

・電極挿入長の変更が容易な摺動ネジ仕様

E電極　パイプラインタイプ

・パイプライン型電極
・配管内の液有無検出用

爆発危険場所で使用する防爆対応機器。高性能・高機能の基本コンセプトはそのままに、国際規格IECに整合した新技術的基準をクリアしました。

本質安全防爆規格　ExiaⅡCT6（日本防爆TIIS）認証取得
中国防爆（NEPSI）認証取得
韓国防爆（KOSHA・KCsマーク）認証取得

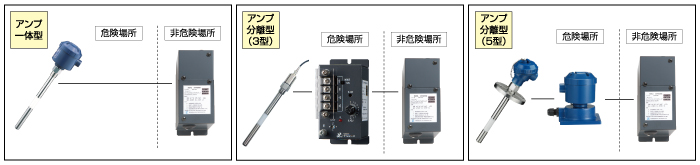

センサ部（電極、アンプ部）とバリア部の２つから構成されます。
センサ部（電極、アンプ部）を危険場所、バリア部を非危険場所に設置します。

※ご要望に応じて高温タイプも製作可能
